Augenformen und Griffdurchmesser: So vermeiden Sie Passformprobleme

Hoe Eye Shapes and Handle Diameters: How to Avoid Fitting Problems

Ein lockerer Hackenkopf ist eine der häufigsten Beschwerden in dieser Produktkategorie.

Das liegt selten an schlechtem Stahl oder mangelhafter Schmiedearbeit. Es liegt an einer Passung, die nie richtig definiert wurde.

Das Auge und der Stiel werden in zwei verschiedenen Verfahren hergestellt, oft in zwei verschiedenen Fabriken.

Dieser Artikel erklärt die Formen, die Maße und die Toleranzen, die sie zusammenhalten.

Häufige Augenformen bei Exporthacken

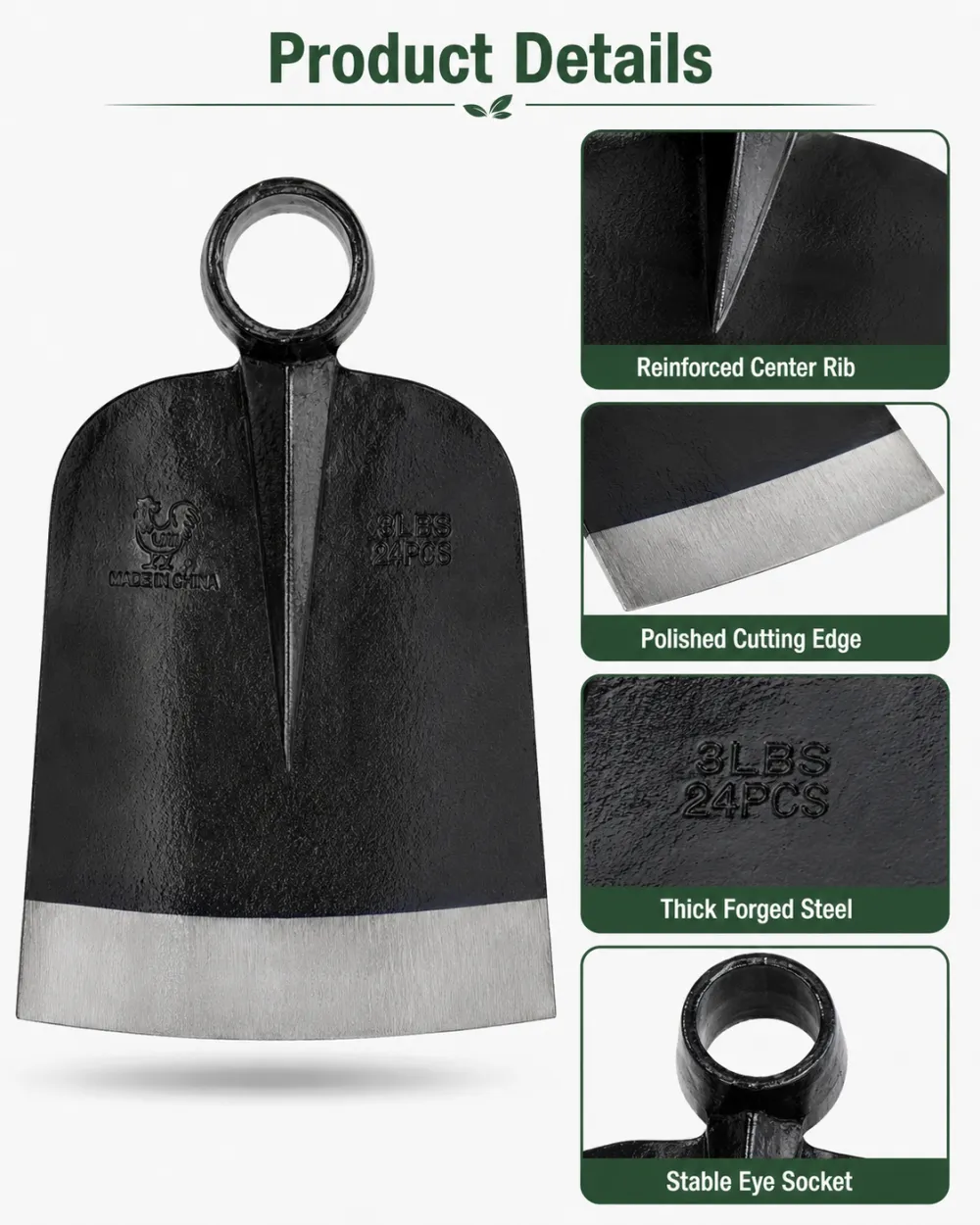

Das Auge ist das Loch im Kopf, durch das der Stiel geführt wird.

Exporthacken verwenden eine kleine Anzahl von Augenformen, und jede passt zu einem anderen Stiel.

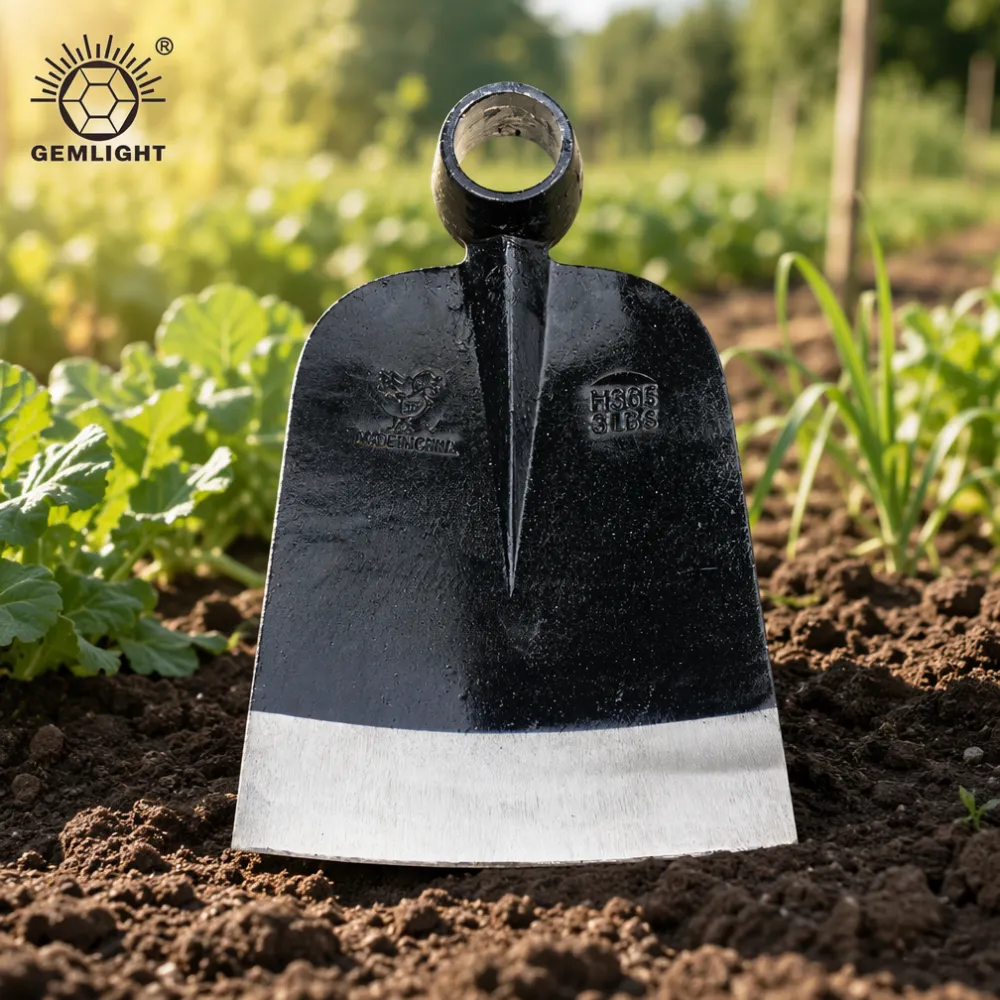

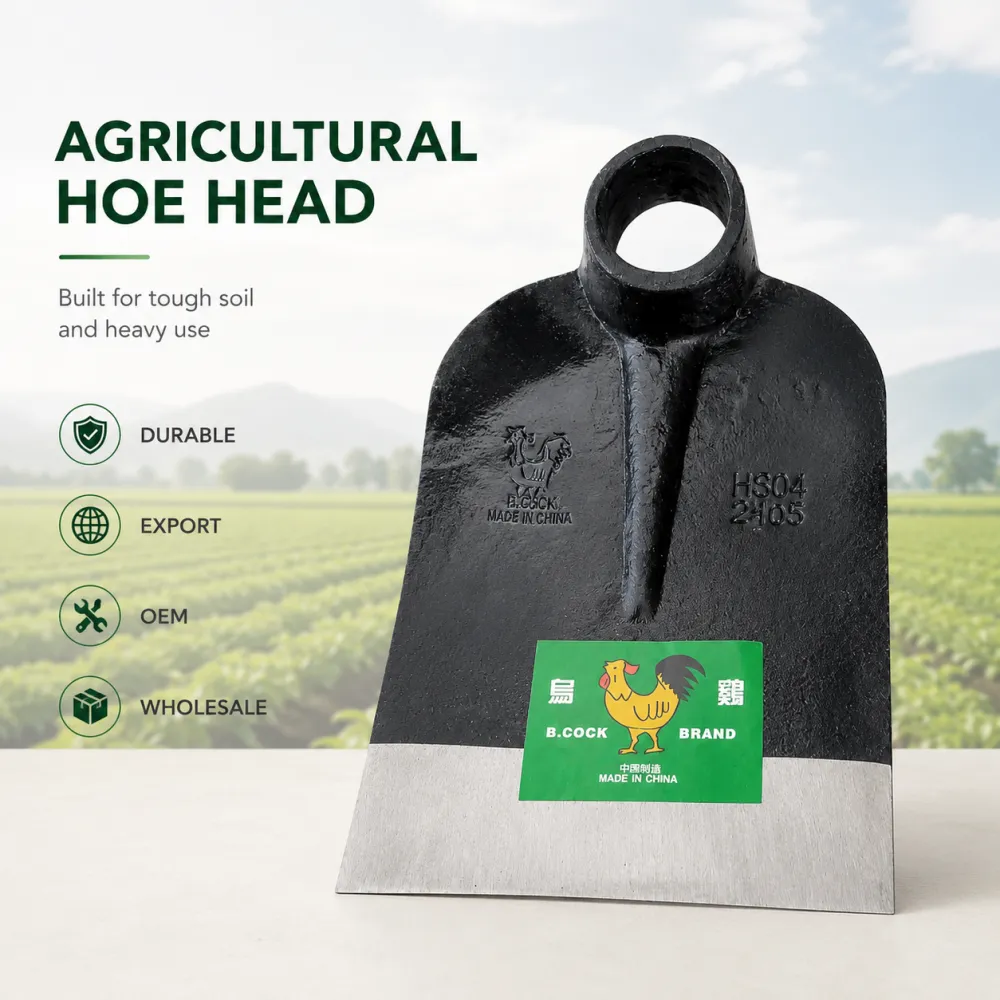

Das runde Auge ist das einfachste. Es nimmt einen runden Holzstiel auf und ist bei landwirtschaftlichen Hacken üblich.

Das ovale Auge ist breiter als hoch. Es hält den Stiel besser gegen Verdrehung.

Das D-förmige Auge hat eine flache und eine gebogene Seite und greift einen D-förmigen Stiel fest.

Das rechteckige oder geschlitzte Auge nimmt einen Griff mit flachem Querschnitt auf, häufig bei schweren Grabwerkzeugen.

Konische oder kegelförmige Augen sind oben breiter und unten schmaler.

Ein konisches Auge ermöglicht es, den Griff von oben einzuschlagen und festzukeilen.

Einige Köpfe verwenden anstelle eines Auges eine Aufnahme, die als Kegel geformt ist, in die der Griff passt.

Andere haben überhaupt keine Öffnung, wobei der Griff an einem Stahlband vernietet ist.

Wissen Sie, welche Form Sie kaufen, bevor Sie den Griff besprechen.

Fordern Sie von der Fabrik die Augenzeichnung in Millimetern an, nicht nur die Modellnummer.

Modellnamen beschreiben die Kopfform und sagen nichts über das Auge aus.

Zwei Köpfe mit demselben Namen können von verschiedenen Fabriken unterschiedliche Augen haben.

Wie der Griffdurchmesser gemessen wird

Der Griffdurchmesser ist nicht eine einzelne Zahl, und dies verursacht die meiste Verwirrung.

Ein Holzgriff ist normalerweise konisch, daher hat er drei nützliche Messwerte.

Das obere Ende ist der Teil, der in das Auge eintritt, und es ist die kritische Abmessung.

Der mittlere Bereich ist der Griffbereich und sollte sich angenehm in der Hand anfühlen.

Das untere Ende ist die Spitze und sollte aus Sicherheitsgründen etwas breiter als der Griff sein.

Messen Sie das obere Ende mit einem Messschieber in zwei Richtungen: Breite und Höhe.

Ein runder Griff ergibt zwei ähnliche Werte. Ein ovaler Griff ergibt zwei unterschiedliche Werte.

Nehmen Sie die Messung an der Stelle vor, an der der Griff im Auge sitzen wird, nicht an der äußersten Spitze.

Notieren Sie die Werte in Millimetern und geben Sie sie in einem definierten Abstand von der Oberseite an.

Wenn das Auge konisch ist, sollte der Griff diese Konizität in derselben Tiefe entsprechen.

Messen Sie möglichst mit eingesetztem Griff, nicht lose.

Bitten Sie die Fabrik, vor der Montage die Tiefenlinie auf dem Griff zu markieren.

Diese Markierung beschleunigt die Inspektion und beendet Streitigkeiten schnell.

Warum Passungstoleranzen zwischen Bestellungen abweichen

Passungen weichen aus banalen Gründen ab, und fast alle davon sind vorhersehbar.

Schmiedegesenke verschleißen mit der Zeit, daher wächst das Auge bei derselben Zeichnung langsam.

Die Wärmebehandlung kann das Auge leicht verformen, besonders bei dünnen geschmiedeten Köpfen.

Die Stielfabrik dreht Holz mit einer Toleranz, und kleine Abweichungen summieren sich.

Holzfeuchtigkeit ist eine versteckte Variable. Ein auf zwölf Prozent getrockneter Stiel quillt in feuchter Luft auf.

Farbe oder Pulverbeschichtung im Inneren des Auges erhöht die Dicke und kann einen festen Stiel blockieren.

Die Keilart verändert ebenfalls die Passung. Ein Stahlkeil greift anders als ein Holzkeil.

Verschiedene Stielfabriken in derselben Bestellung können ebenfalls leicht unterschiedliche Größen produzieren.

Keiner dieser Faktoren allein beschädigt ein Werkzeug. Zusammen ergeben sie eine Ausfallrate von zwanzig Prozent.

Das Klima fügt die letzte Variable hinzu, da Feuchtigkeit das Holz nach der Lieferung verändert.

Ein Werkzeug, das in einer trockenen Fabrik gut passt, kann sich nach einer feuchten Seereise lockern.

Planen Sie für diese Veränderung, indem Sie eine kleine Toleranz bei der Passung lassen.

Spezifikationen schreiben, die die Passung konsistent halten

Eine klare Passspezifikation beseitigt den Großteil dieses Risikos, und das Schreiben dauert zwanzig Minuten.

Geben Sie die Augenmaße als Breite mal Höhe an, sowohl an der oberen Öffnung als auch am unteren Austritt.

Beschreiben Sie die Augenform in Worten: rund, oval, D-förmig oder rechteckig.

Geben Sie den Stieldurchmesser in einem festen Abstand vom oberen Ende an, mit einer Toleranz.

Eine Toleranz von etwa einem Millimeter ist bei Holz realistisch. Enger als das erzeugt Ausschuss.

Geben Sie den Feuchtigkeitsbereich an, zum Beispiel zwölf bis fünfzehn Prozent für Holzstiele.

Geben Sie das Keilmaterial an und ob eine Metallzwinge erforderlich ist.

Geben Sie an, ob der Kopf genietet, verkeilt oder beides sein muss.

Fügen Sie eine Abnahmeregel hinzu: Der Kopf darf sich bei normaler Handkraft nicht drehen oder bewegen.

Senden Sie ein Foto der montierten Probe mit Ihren darauf eingezeichneten Maßen.

Bewahren Sie dieses Foto bei jeder Bestellung auf, damit nichts vom Gedächtnis abhängt.

Verlangen Sie die Zeichnungsnummer auf der Rechnung und prüfen Sie sie bei der Ankunft.

Dateien reisen besser als E-Mails, also speichern Sie sie in einem gemeinsamen Ordner.

Passform vor der Massenproduktion testen

Tests sind günstig und schnell, überspringen Sie sie also niemals.

Bitten Sie die Fabrik, zehn Stücke aus der Produktionscharge zusammenzubauen und ein kurzes Video zu senden.

Greifen Sie den Griff und versuchen Sie, den Kopf von Hand zu drehen. Jede Bewegung ist ein Fehlschlag.

Schlagen Sie dann mehrmals auf einen Holzblock und prüfen Sie die Passform erneut.

Bei Holzgriffen testen Sie sowohl trocken als auch nach einer kurzen feuchten Lagerung.

Messen Sie das Auge an drei Köpfen mit einem Messschieber und vergleichen Sie diese mit der Zeichnung.

Wiegen Sie das montierte Werkzeug und bestätigen Sie, dass es dem vereinbarten Gesamtgewicht entspricht.

Wenn die Passform locker ist, beheben Sie es in der Spezifikation, nicht an der Verpackungslinie.

Eine einzige Seite mit Maßen verhindert einen ganzen Container voller Beschwerden und kostet nichts.

Wenn die Passform fehlschlägt, fordern Sie von der Fabrik eine schriftliche Korrekturmaßnahme an, kein Versprechen.

Testen Sie dann die nächste Charge nach derselben Regel und dokumentieren Sie das Ergebnis.

Zwei aufeinanderfolgende gute Chargen sind ein echtes Zeichen dafür, dass der Prozess stabil ist.
